众所周知revit原生开洞功能比较繁琐，欧博abg而且精度不易保证，位置随意，对于体量大的项目来说工程量也是巨大的，今天我们给大家介绍一款插件建模大师帮助大家精确快速开各种洞口，并且支持洞口标注和联动。

工具/原料

建模大师，revit

方法/步骤

1

一、下载建模大师（建筑/机电）

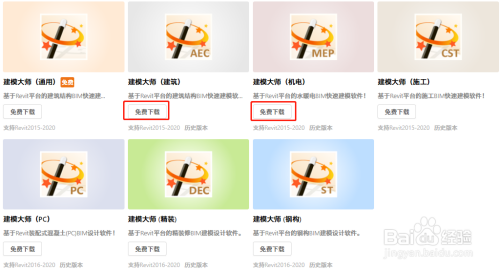

进入红瓦科技官网，快速下载建模大师建筑或者机电专业插件（新用户注册免费试用十五天）

2

二、打开需要开洞的模型

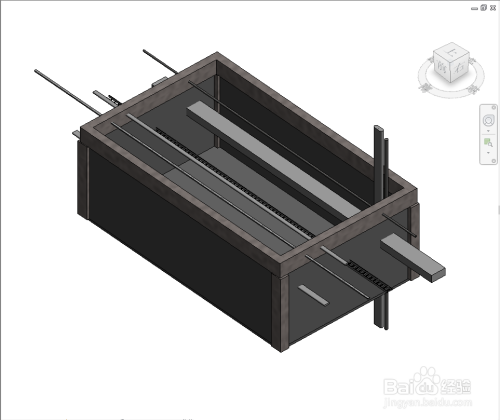

此次测试模型为一个包含墙、梁、板，管道、风管、桥架的综合模型

3

三、洞口开洞

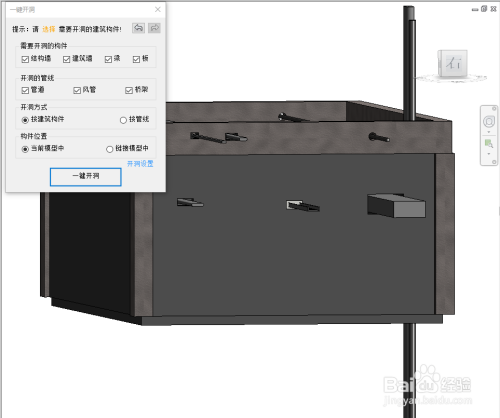

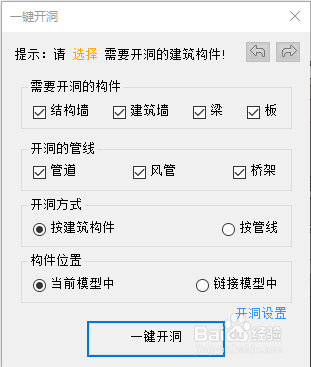

选中“一键开洞”功能，弹出“一键开洞”界面，里面有支持开洞的构件包含土建和机电，同时支持土建或者机电模型在链接模型中进行开洞。

4

四、洞口尺寸、套管设置添加

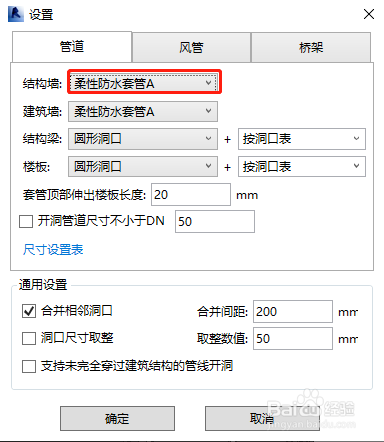

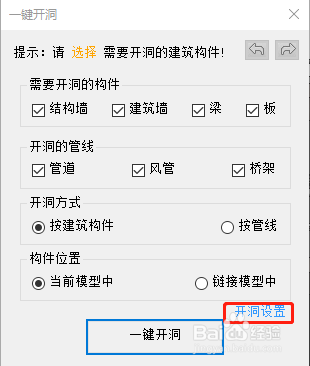

点击“开洞设置”功能界面关于管道、风管、桥架的开洞设置，支持自定义添加各种套管，以及洞口和套管依据“尺寸设置”表格自定义。

5

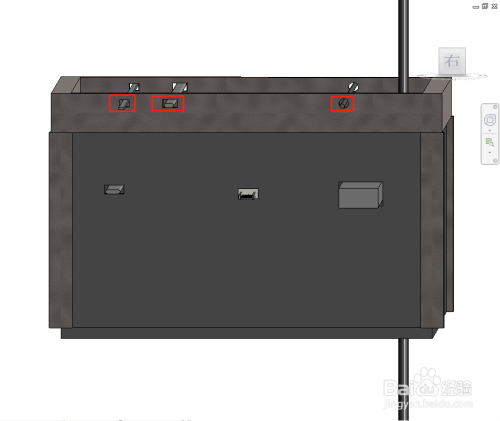

五、开洞效果图

当然里面还包含洞口合并等功能。

6

六、洞口联动

洞口开完后，我们时常避免不了管综的再次调整；启用洞口联动洞口随着管线位置一起变化；

7

洞口联动前后对比

如图为洞口联动前后对比图；

8

七、洞口标注、洞口定位

洞口标注：功能包含洞口和套管标注，支持平面标注和立面标注，标注样式等支持自定义；

洞口定位：支持水平定位和竖向定位；

立面标注、定位效果如图。

END

注意事项

使用洞口标注时，洞口需要为建模大师所开的洞口
